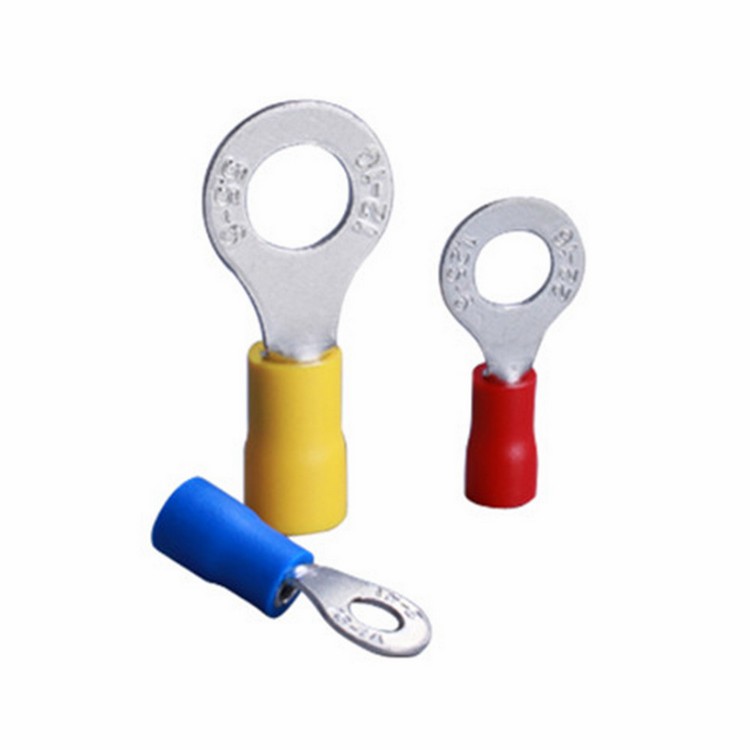

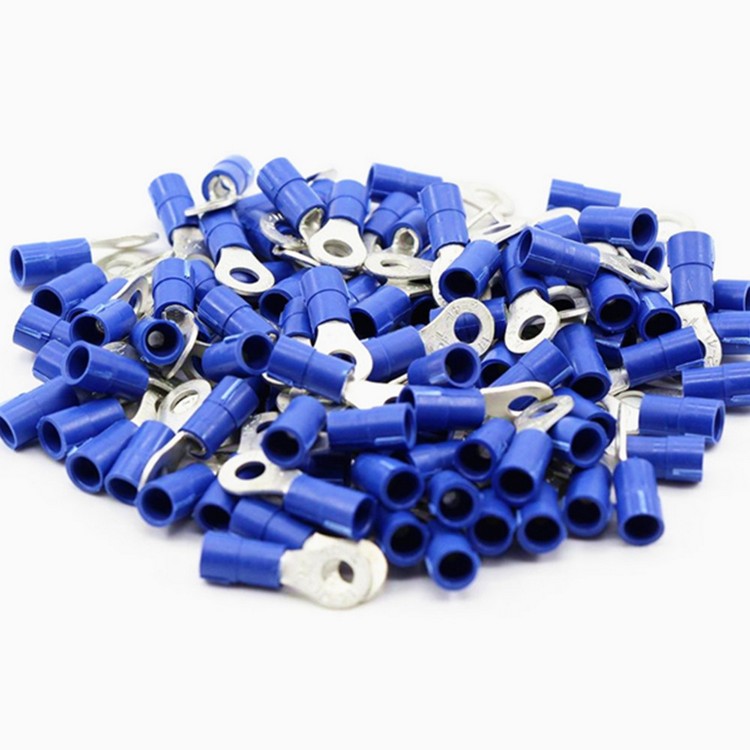

Terminal de anillo aislado

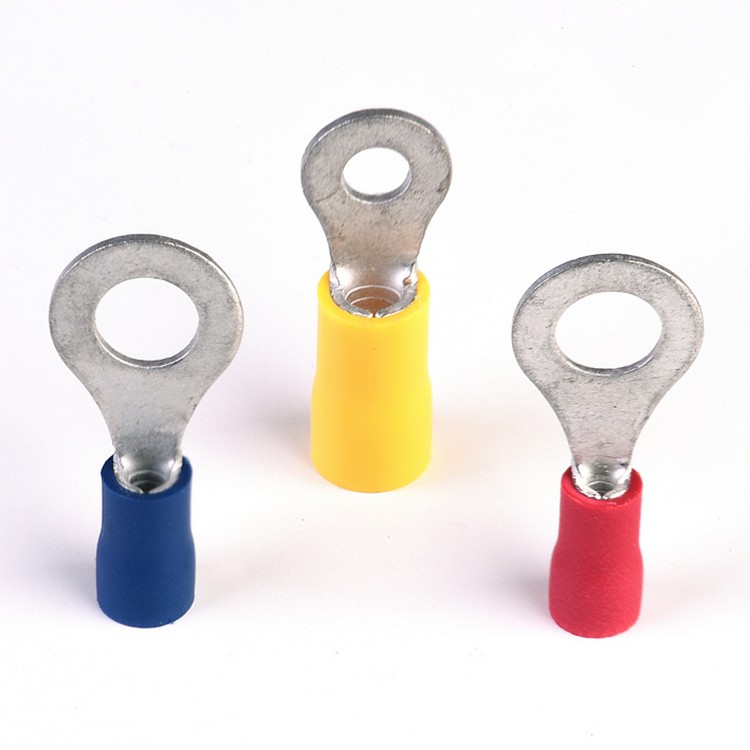

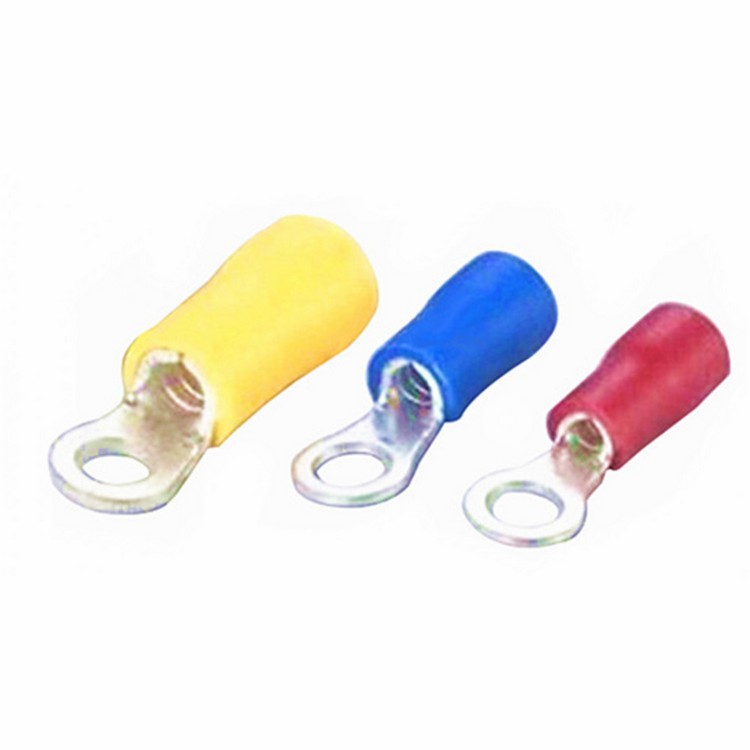

Los terminales aislados Pre- están diseñados para terminar cables de cobre trenzados múltiples – y normalmente solo se suministran en el estándar de la industria; esquema de color rojo, azul, amarillo para tamaños de cable de 0,25 mm² a 6,6 mm².
Se utilizan para proteger los núcleos y mejorar la corriente de contacto. Están recubiertos con aislamiento de PVC de alta calidad, en la fábrica, lo que garantiza la integridad total del terminal. Para fijar el terminal de forma permanente, engarce con una herramienta adecuada.


Los terminales de anillo están diseñados para terminar núcleos de cobre. Aumentan la seguridad y durabilidad de la conexión durante el funcionamiento del equipo, al tiempo que reducen significativamente el fenómeno de calentamiento del núcleo y del aislamiento. Para fijar el terminal de forma permanente, engarce con una herramienta con las mordazas seleccionadas correctamente.

Característica y ventaja

Materiales
Aislamiento: PVC
Cuerpo terminal: cobre

Especificación

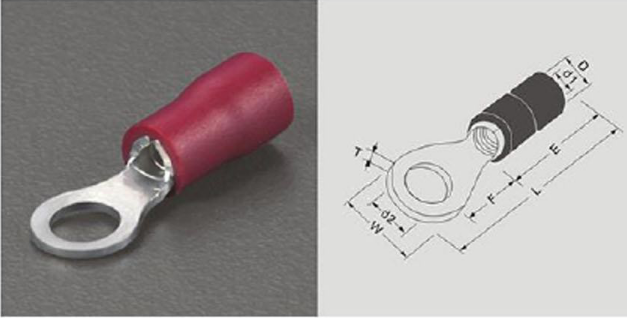

insulated ring terminal 7

WIRE RANGE STUD SIZE



ITEM NO.

DIMENSION mm(inch)



PCS/PACK





COLOR

mm2 (A.W.G.) mm inch d2 W L E d1










0.5-1.5

(22-16)

3 #4 HP-PIT-RR1-3.2 3.2(.126)

5.7(.216)



17.5(.689)













10.0(.394)













1.7(.067)













1000


3.5 #6 HP-PIT-RR1-3.7 3.7(.146)
4 # 8 HP-PIT-RR1-4.3 4.3(.169) 6.6(.260) 19.4(.784)
5 #10 HP-PIT-RR1-5.3 5.3(.209) 8.0(.315) 20.8(.819)
6 1/4” HP-PIT-RR1-6.4 6.4(.252)

11.6(.457)



26.8(1.055)

8 5/16” HP-PIT-RR1-8.4 8.4(.331)
10 3/8” HP-PIT-RR1-10.5 10.5(.413) 13.6(.535) 30.5(1.201)
12 1/2” HP-PIT-RR1-13.0 13.0(.512) 19.2(.756) 35.4(1.394)










1.5-2.5

(16-14)

3 #4 HP-PIT-BR2-3.2 3.2(.126)

6.6(.260)



17.8(.701)













10.0(.394)













2.3(.091)













1000


3.5 #6 HP-PIT-BR2-3.7 3.7(.146)
4 #8 HP-PIT-BR2-4.3 4.3(.169)

8.5(.335)



19.4(.784)

5 #10 HP-PIT-BR2-5.3 5.3(.209)
6 1/4” HP-PIT-BR2-6.4 6.4(.252)

12.0(.472)



26.8(1.055)

8 5/16” HP-PIT-BR2-8.4 8.4(.331)
10 3/8” HP-PIT-BR2-10.5 10.5(.413) 13.6(.535) 30.5(1.201)
12 1/2” HP-PIT-BR2-13.0 13.0(.512) 19.2(.756) 35.4(1.394)








4-6

(12-10)

3.5 #6 HP-PIT-YR5-3.7 3.7(.146)

7.2(.283)



22.7(.894)











13.0(.512)











3.4(.134)











500


4 #8 HP-PIT-YR5-4.3 4.3(.169)
5 #10 HP-PIT-YR5-5.3 5.3(.209) 9.5(.374) 26.0(1.023)
6 1/4” HP-PIT-YR5-6.4 6.4(.252) 12.0(.472) 29.5(1.167)
8 5/16” HP-PIT-YR5-8.4 8.4(.331)

15.0(.591)



34.0(1.339)

10 3/8” HP-PIT-YR5-10.5 10.5(.413)
12 1/2” HP-PIT-YR5-13.0 13.0(.512) 19.2(.758) 38.6(1.520)

Campo de aplicación del producto

Los productos Hampool se utilizan ampliamente en diferentes aplicaciones como mazos de cables, conjuntos de cables en electrónica comercial, automotriz, militar, industrial, equipos, camiones y marinos, etc.

Garantía de servicio

Por lo general, confiamos en los clientes dentro de las 24 horas, proporcionamos muestras gratuitas si necesitamos una confirmación de calidad. Si hay algún problema con nuestros productos, debemos resolverlo y responderlo a tiempo, podemos contactarnos cara a cara y pedirle a nuestra fábrica que nos explique algunas soluciones.

Control de calidad

También contamos con un proceso de inspección completo, inspección de la materia prima de producción previa al -, inspección de la calidad de la producción en – e inspección del producto antes del envío.

Servicio personalizado

Brindamos servicios especiales como empaques personalizados y productos personalizados.

Introducción a la fábrica

Nuestra fábrica siempre se ha adherido al principio de resolver los problemas del mismo día el mismo día y responder de manera oportuna dentro de las 24 horas; Brindamos servicios especiales como empaques personalizados y productos personalizados; También tenemos un proceso de inspección completo, inspección de la materia prima de producción previa al -, inspección de la calidad de la producción en el – e inspección del producto de envío previo al -, lo mejor para todos los clientes.

Preguntas frecuentes del cliente

1.P: ¿Qué certificaciones o informes de prueba tiene?
R: Tenemos UL y RoHS probados por SGS.

2.Q: ¿Cómo enviar mi pedido? ¿Es seguro?
R: Para paquetes pequeños, lo enviaremos por expreso, como DHL, FedEx, UPS, TNT, EMS. Para paquetes grandes, los enviaremos por aire o por mar. Usaremos un buen embalaje y aseguraremos la seguridad. Seremos responsables de cualquier daño del producto causado en el momento de la entrega.

3. Q: ¿Qué pasa con su plazo de entrega?
R: Tenemos muchos productos en stock. Podemos enviar los productos en stock en 3 días hábiles. Si no hay stock o si el stock no es suficiente, confirmaremos el tiempo de entrega con usted de acuerdo con la cantidad de su pedido.

4. Q: ¿Puede proporcionar muestras? ¿Las muestras son gratuitas?
R: Sí, podemos proporcionar muestras. Por lo general, para nuestros productos estándar con existencias, podemos suministrar muestras gratuitas para realizar pruebas.

5.P: ¿Puedo ponerle mi propio logo?
R: Claro, puede hacerlo, ya que somos un fabricante profesional y tenemos más de 10 años de experiencia en OEM.

Certificado de calificación

RoHS, CE, ISO9001.

*
*
